उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संदर्भ मानक: | आईईसी 60884 चित्रा 11 | गति नापो: | (10 ± 2) आर / मिनट |
|---|---|---|---|
| काम कर रहे स्टेशन: | 2 वर्किंग स्टेशन | परीक्षण ऊंचाई: | 260, 280, 300, 320 मिमी (एडजस्टेबल) |
| घूर्णी त्रिज्या: | 35 मिमी | वजन का घूमना: | 0.3,0.4,0.7,0.9,1.4,2.0 किग्रा |
| वजन उठाना: | 30N, 40N, 50N, 60N प्रत्येक 2 टुकड़ों के लिए | झाड़ी छेद व्यास: | Φ6.5 मिमी, Φ9.5 मिमी, ,13 मिमी, mm14.5 मिमी, प्रत्येक 2 टुकड़ों के लिए |
| हाई लाइट: | IEC60884 टेस्ट उपकरण,40N टेस्ट उपकरण,60N क्लैंपिंग पेंच तन्यता मशीन |
||

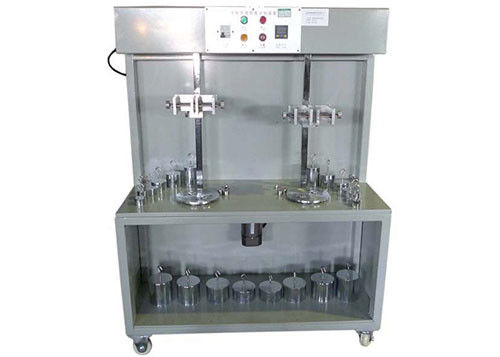

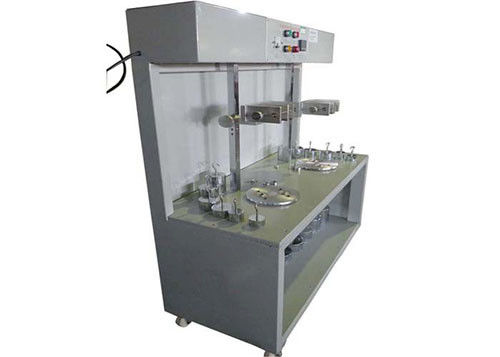

कंडक्टरों को नुकसान की जाँच के लिए IEC60884 Fig11 टेस्ट उपकरण
उत्पाद विवरण:
इस परीक्षण मशीन को तार की क्षति डिग्री की जांच के लिए परीक्षण उपकरण भी कहा जाता है जो कई मानकों की पुष्टि करता है जैसे कि IEC60884-1 खंड 12.3.10 आंकड़ा 11, IEC60669 और इसी तरह।इस अनुपालन का उपयोग यह निर्धारित करने के लिए किया जाता है कि क्या क्लैंपिंग स्क्रू टर्मिनल का डिज़ाइन और संरचना तार पर गैर-क्षति की आवश्यकता के अनुरूप है।इसके अलावा, यह जांचने के लिए भी उपयोग किया जाता है कि क्लैम्पिंग स्क्रू टर्मिनल सामान्य उपयोग की प्रक्रिया के दौरान तनाव को सहन कर सकता है या नहीं।परीक्षण समय परीक्षण से पहले पूर्व निर्धारित किया जा सकता है, और परीक्षण समय पर पहुंचने पर अनुपालन अलार्म के साथ स्वचालित रूप से बंद हो जाता है।
तकनीकी मापदंड:
| मद | मापदंडों |
| बिजली की आपूर्ति | AC220V, 50 हर्ट्ज |
| गति नापो | (10 ± 2) आर / मिनट |
| समय सीमा | 0-99 घंटे 59 मिनट |
| वर्किंग स्टेशन | 2 वर्किंग स्टेशन |
| परीक्षण ऊंचाई | 260, 280, 300, 320 मिमी (एडजस्टेबल) |
| घूर्णी त्रिज्या | 35 मिमी |

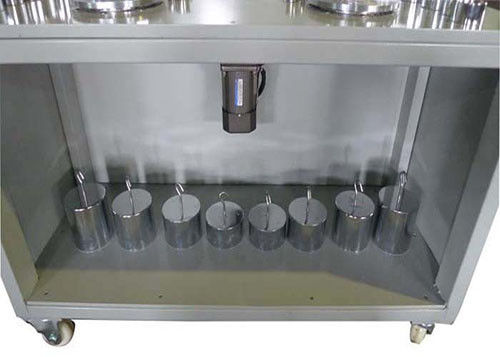

| घूर्णन भार |
0.3,0.4,0.7,0.9,1.4,2.0 किग्रा, 2 टुकड़ों के लिए प्रत्येक |
| खींचने का भार | 30N, 40N, 50N, 60N प्रत्येक 2 टुकड़ों के लिए |

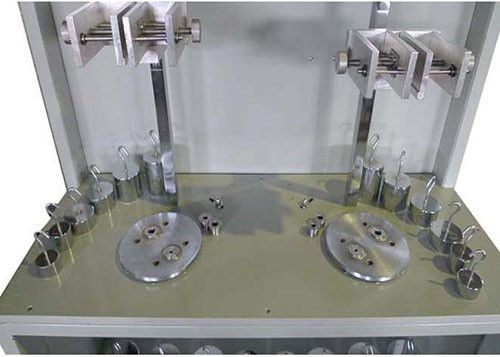

| झाड़ी छेद व्यास |
Φ6.5 मिमी, .59.5 मिमी, ,13 मिमी, mm14.5 मिमी, प्रत्येक 2 टुकड़ों के लिए। |
| आयाम | 1110mmX405mmX1320mm। |
| पर्यावरणीय आवश्यकताएं | 0 ~ 40 ℃, सापेक्ष आर्द्रता %80%। |
तांबे के कंडक्टरों के लिए यांत्रिक भार परीक्षण के तहत फ्लेक्सिंग के लिए मान
| कंडक्टर का नाममात्र क्रॉस-सेक्शनल क्षेत्र (mmect) | झाड़ी के छेद का व्यास (मिमी) | ऊंचाई (मिमी) | कंडक्टर के लिए द्रव्यमान (किलो) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 है | 6.5 | 260 | 0.4 |
| 2.5 है | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| ३५ | 14.5 | 320 | 6.8 है |
|
|||
रखरखाव और सावधानियां:
1. गैर-काम के समय में झाड़ी और वजन को साफ और सूखा रखना चाहिए, यदि आवश्यक हो, तो तेल और सील के साथ चित्रित किया जाना चाहिए।
2. असर वाले हिस्सों को समय-समय पर चिकनाई देना चाहिए, और पूरी इकाई को साफ रखना चाहिए।
3. भारी वजन उठाते समय सुरक्षा पर ध्यान दें।
