उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वोल्टेज: | 220 वी 50 हर्ट्ज या 115 वी 60 हर्ट्ज | रंग: | स्वनिर्धारित |
|---|---|---|---|
| टेस्ट स्टेशन की संख्या: | 6, क्लैंप डिवाइस के 6 सेट के साथ | फ्लेक्सिंग की दर: | 10 ~ 60 गुना / मिनट |
| फ्लेक्सिंग कोण: | 45 °, 60 °, या 90 ° (या 180 °) (चयन करने योग्य) के लिए दोनों तरफ कुंडा कोण | वजन: | 10N / 20N * 6 (UL113g और 284g का वजन अनुकूलित किया जा सकता है) |
| मानक के अनुरूप है: | IEC60884-1 चित्रा 21 और खंड 23.4, IEC60320-1, VDE0620 | फ्लेक्स प्रति टेस्ट की संख्या: | 1-999999 (चयन करने योग्य) |
| प्रमुखता देना: | 220V फ्लेक्सिंग टेस्ट,115V फ्लेक्सिंग टेस्ट,60 हर्ट्ज फ्लेक्सिंग कुंडा परीक्षक |
||

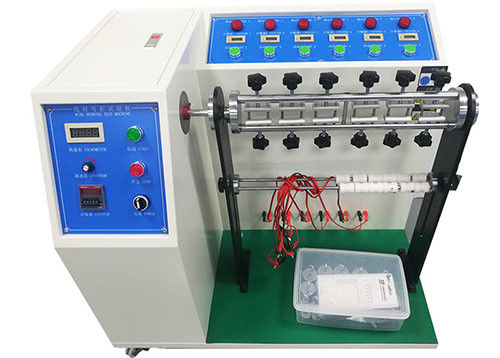

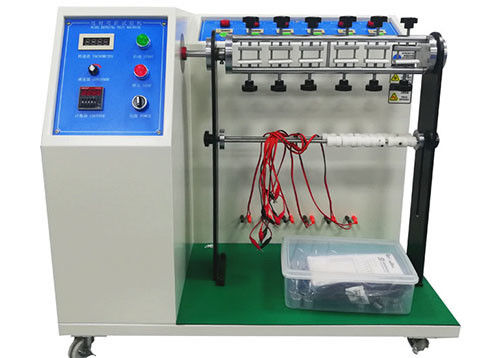

6 कार्यस्थानों के साथ प्लग कॉर्ड केबल फ्लेक्सिंग कुंडा परीक्षण मशीन
उत्पाद परिचय:
प्लग कॉर्ड लचीलेपन परीक्षक IEC 60884-1 आंकड़ा 21 की मानक आवश्यकता के अनुसार डिज़ाइन और निर्मित किया गया है, जो प्रति मिनट 60 फ्लेक्सिंग की दर से 10,000 फ्लेक्सिंग की प्रक्रिया कर सकता है।
परीक्षण उपकरण में 6 वर्कस्टेशन हैं, इस प्रकार छह केबल या प्लग के साथ लगाए गए तार एक साथ परीक्षण किए जा सकते हैं।
मुख्य तकनीकी पैरामीटर:
| बिजली की आपूर्ति | 220V 50Hz या 115V 60Hz |
| फ्लेक्स प्रति टेस्ट की संख्या | 1-999999 (चयन करने योग्य) |
| टेस्ट स्टेशन की संख्या | 6, क्लैंप डिवाइस के 6 सेट के साथ |
| फ्लेक्सिंग की दर | प्रत्येक स्टेशन के लिए 10 ~ 60 गुना / मिनट (चयन करने योग्य) अलग-अलग मायने रखता है |
| फ्लेक्सिंग एंगल | 45 °, 60 °, या 90 ° (या 180 °) (चयन करने योग्य) के लिए दोनों तरफ कुंडा कोण |
| वजन | 10N / 20N * 6 (UL113g और 284g का वजन अनुकूलित किया जा सकता है) |
| आयाम | डब्ल्यू * एल * एच = 500 मिमी * 1000 मिमी * 1100 मिमी |
| मानक के अनुरूप है | IEC60884-1 चित्रा 21 और खंड 23.4, IEC60320-1, VDE0620 |
| यांत्रिक सिद्धांत | कमी गियरबॉक्स पर क्रैंक ब्लॉक को प्रत्यावर्ती कार्रवाई करने के लिए इलेक्ट्रिक मोटर द्वारा संचालित किया जाता है। |
टेस्ट आवेदन:
केबल एक सॉकेट से जुड़े होते हैं और केबल की पूंछ टेस्टर से जुड़ी होती है ताकि यह पता लगाया जा सके कि केबल वायरिंग या एक्सेसरी कनेक्शन में कोई आंतरिक खराबी है या नहीं।साधन एक ऊर्ध्वाधर अभिविन्यास में शुरू होता है और फिर कुल 90 ° फ्लेक्सिंग के लिए ऊर्ध्वाधर के दोनों ओर 45 ° के नमूने को फ्लेक्स करता है।प्रति मिनट 60 फ्लेक्सिंग की मानक दर का उपयोग किया जाता है, लेकिन यदि वांछित है तो धीमी दर का चयन किया जा सकता है।
उपकरण के साथ ग्राहक चयनित वजन का एक सेट शामिल किया गया है ताकि परीक्षण के दौरान केबल पर उचित बल लगाया जा सके।
जाँचने का तरीका:

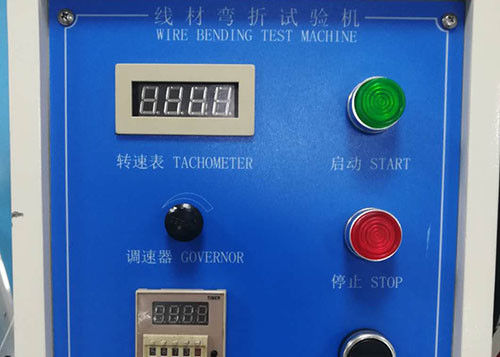

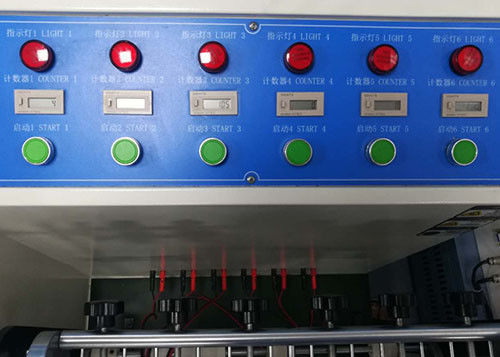

स्विंग की स्थिरता पर परीक्षण नमूना सेट करें और सर्किट का संचालन करें।दूसरे पक्ष में, तदनुसार वजन का उपयोग किया जाता है, फिर फ्लेक्सिंग कोण और परीक्षण समय के साथ-साथ आवश्यक गति निर्धारित करें।फिर उपकरण शुरू करें।जब नमूना टूट जाता है, तो संबंधित काउंटर काम करना बंद कर देता है और सूचक प्रकाश बंद हो जाता है।उस समय, प्रदर्शित काउंटर नमूनों का परीक्षण समय होता है।जब कुल परीक्षण समय पर पहुंच जाते हैं, तो उपकरण काम करना बंद कर देंगे।
इस परीक्षण मशीन को लोड टेस्ट के लिए पावर लाइन परीक्षक के लोड से जोड़ा जा सकता है।
