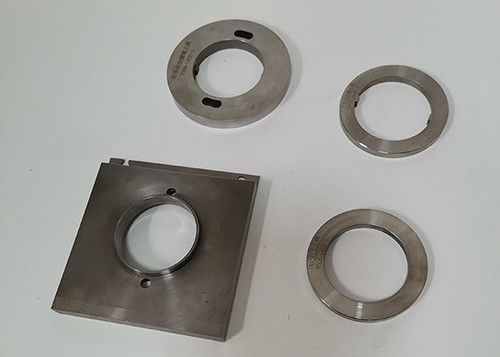

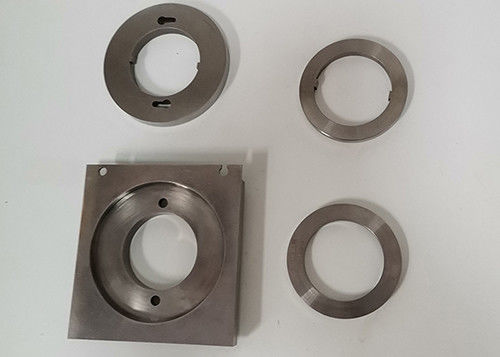

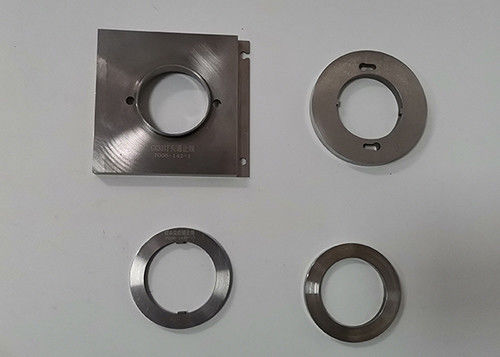

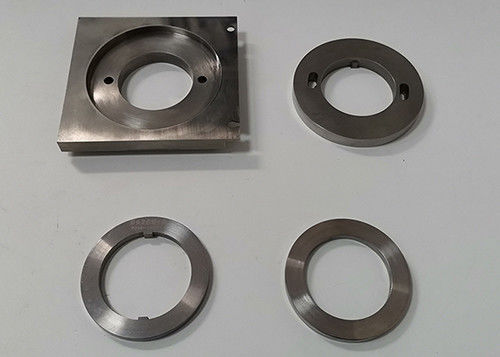

कैप्स GX53 7006-142-1 CNAS लैंप कैप गेज की जाँच करें

IEC60061-3 जाओ और कैप्स GX53 में कीवेज़ की जाँच के लिए गेज नहीं

के अनुरूप है:

IEC60968-1, IEC60061-3 GX53

विशिष्टता:

(I) 7006-142-1 जाओ और कैप GX53 के लिए गेज नहीं

उद्देश्य:

कैप GX53 की जांच करने के लिए।निम्नलिखित मामलों में:
व्यक्तियों के व्यास के आयाम ए);
-पिन के संयुक्त विस्थापन और व्यास (आयाम ए और डी);
पिंस की लंबाई (आयाम F1);
-पुनः की परत और व्यास का पुनरावर्तन (आयाम F2 और ई);
-आयाम M, L1 और K के संबंध में अधिकतम कैप की रूपरेखा।

परिक्षण:

यह संभव है कि कैप के अलग-अलग पिनों को सम्मिलित किया जाए
छेद 1 में सतह Z और स्लॉट के साथ पिन को हटा दें।
यह टोपी के पिंस को छेद 2 में डालना संभव नहीं होगा।
संदर्भ तक सतह Z से टोपी को गेज में सम्मिलित करना संभव होगा
टोपी का स्थान गेज की सतह Y के संपर्क में है। इस स्थिति में
गेज की सतह से परे न तो पिन और न ही केंद्र पोस्ट परियोजना करेगा।

(II) कैपक्स GX53 के लिए )००६-१४२ डी -१ नॉट गो गेज
उद्देश्य:

कैप जीएक्स 53 की न्यूनतम कैप व्यास (आयाम एल 1) की जांच करने के लिए
परिक्षण:

टोपी को गेज में सम्मिलित करना संभव नहीं होगा।

(III) 7006-142E-1 गो और कैप जीएक्स 53 में कीप्स की जांच के लिए गेज नहीं

उद्देश्य:

निम्नलिखित मामलों में कैप GX53-1 की जांच करने के लिए:
कैप पिंस के संबंध में सही कीज स्थिति:
कीवे की न्यूनतम ऊंचाई और चौड़ाई (आयाम W और X2)
केवल एक पिन के सम्मिलन की संभावना को रोकने के लिए

परिक्षण:

यह गेज में टोपी डालने तक संभव होगा
टोपी का संदर्भ विमान गेज की सतह के संपर्क में है।यह करेगा
फिर टोपी को संपर्क स्थिति में बदलना संभव हो सकता है।
यह कैप में केवल एक पिन को गेज में डालना और मोड़ना संभव नहीं होगा
संपर्क स्थिति में गेज।

(चतुर्थ) 7006-142F-1 कैप जीएक्स 53 में कीप्स की जांच के लिए जीओ गेज नहीं
उद्देश्य:

GX53 की कैप की न्यूनतम की-वे चौड़ाई (आयाम X) की जांच करना
परिक्षण:

टोपी को गेज में सम्मिलित करना संभव नहीं होगा।

आवेदन:

गुआंगज़ौ शाइस उपकरण IEC, EN, UL, DIN, VDE और अन्य सहित उन सबसे सामान्य मानकों को पूरा करने के लिए गेज की एक विस्तृत श्रृंखला प्रदान करता है।इस तरह के मानकों को आकार और परिभाषा आदि की जांच की आवश्यकता होती है। इन गेजों का निर्माण वरिष्ठ स्टेनलेस स्टील और उपयुक्त स्टील से किया जाता है, जिसमें कम से कम 60 एचआरसी की कठोरता और मानक आवश्यकता के अनुसार खुरदरापन होता है।प्रत्येक गेज अंशांकन के प्रमाण पत्र के साथ आपूर्ति की जाती है।
