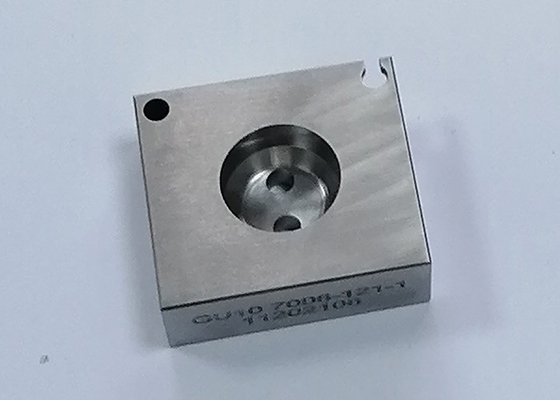

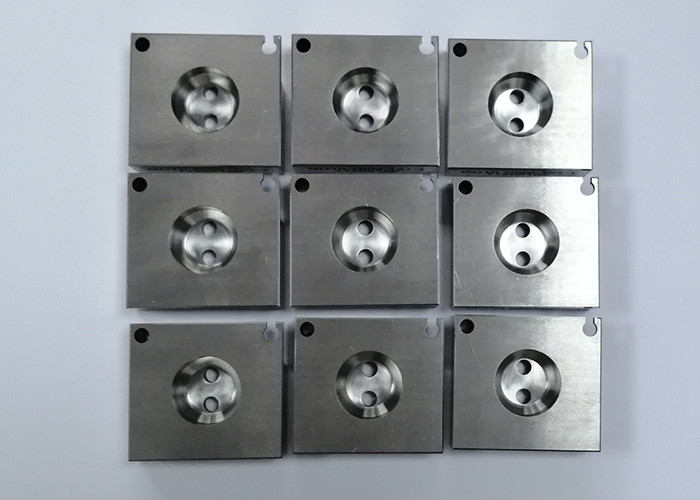

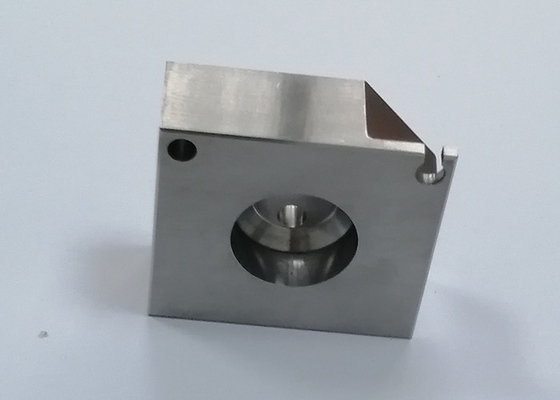

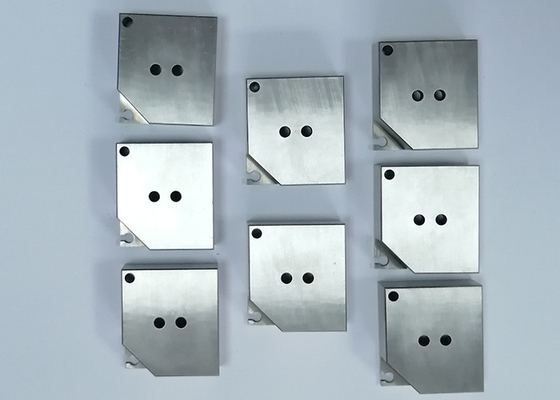

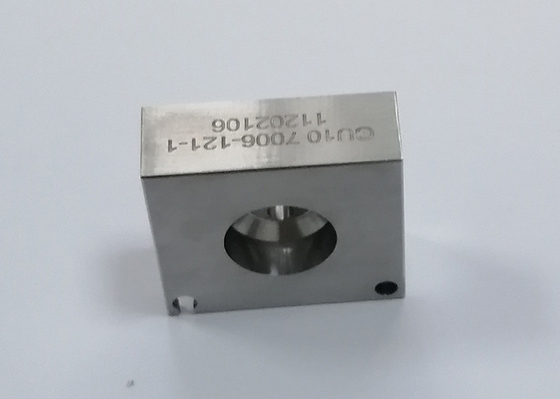

गो एंड नॉट गो Gu10 लैंप कैप गेज 7006-121-1 IEC60061-3

जाओ और मत जाओ गेज Gu10 7006-121-1 IEC60061-3 लैंप कैप गेज

7006-121-1

उद्देश्य: निम्नलिखित मामलों में आधार GU10 की जाँच करना:

ए) व्यक्तिगत पिन का व्यास (आयाम ए);

बी) पिनों का संयुक्त विस्थापन और व्यास (आयाम ए और डी);

ग) पिन की लंबाई (आयाम F1 प्लस J);

d) पिंस की अवकाश लंबाई और व्यास (आयाम F2 और E)।

परीक्षण ::ए) आधार के अलग-अलग पिन डालना संभव होगा

सतह Z से छेद "a1" में और स्लॉट के साथ पिन को हटा दें।

बी) आधार के पिनों को छेद "ए 2" में डालना संभव नहीं होगा।

ग) आधार को गेज में तब तक सम्मिलित करना संभव होगा जब तक

आधार का संदर्भ तल गेज की सतह Y के संपर्क में है।

d) इस स्थिति में, पिन के सिरे से आगे नहीं बढ़ेंगे

गेज की सतह।

के अनुरूप है:

आईईसी 60061-3 गु10 7006-121-1

आवेदन:

गुआंगज़ौ शाइस उपकरण सबसे सामान्य मानकों को पूरा करने के लिए गेज की एक विस्तृत श्रृंखला प्रदान करता है

जिनमें IEC, EN, UL, GB, DIN, VDE और अन्य शामिल हैं।इस तरह के मानकों की आवश्यकता है

आकार और परिभाषा आदि की जाँच। इन गेजों का निर्माण वरिष्ठ स्टेनलेस स्टील से किया जाता है

और उपयुक्त स्टील कम से कम 60 एचआरसी की कठोरता और खुरदरापन के अनुसार

मानक आवश्यकता।प्रत्येक गेज को अंशांकन के प्रमाण पत्र के साथ आपूर्ति की जाती है।
