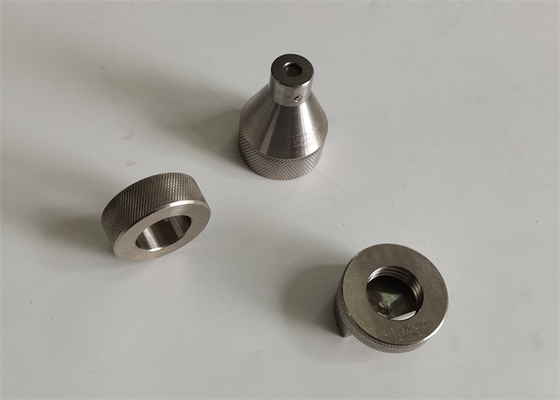

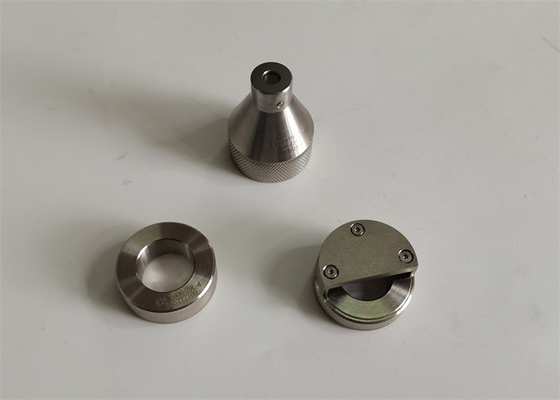

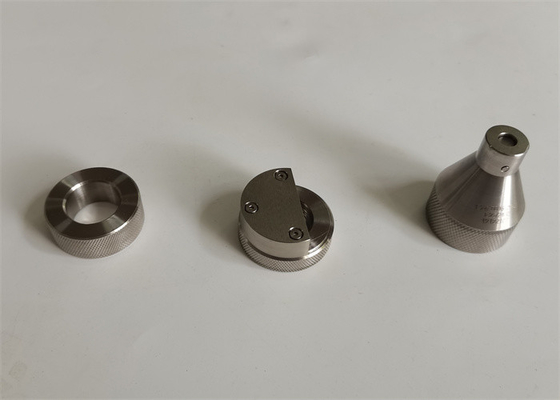

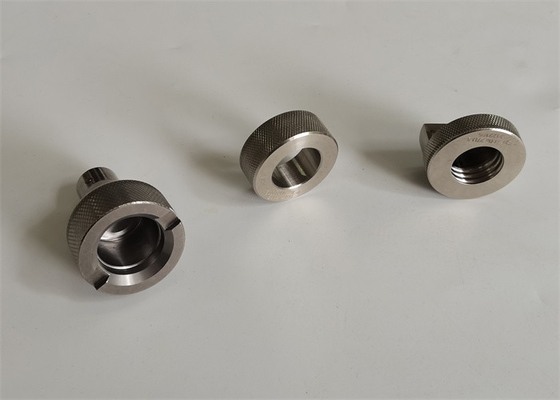

7006-29-3 E26 लैम्प कैप गेज गो नो गो गेज फॉर टेस्टिंग कॉन्टैक्ट - कैप्स के साथ लगे लैम्प बनाना

7006-29-3 E26 लैम्प कैप गेज गो नो गो गेज फॉर टेस्टिंग कॉन्टैक्ट - कैप्स के साथ लगे लैम्प बनाना

पुष्टि करता है:
आईईसी60061-3

गेज का नाम और परीक्षण उद्देश्य

1. E26, E26/50x39, E26/51x39 और E26d कैप्स 7006-29L-4 के लिए "नॉट गो" गेज

परिक्षण:

जब गेज को एक तैयार लैंप पर टोपी के धागे के ऊपर रखा जाता है, तो कैप को सबसे ऊपर रखा जाता है, केंद्रीय संपर्क सतह X से आगे नहीं जाएगा। केवल गेज के वजन का ही परीक्षण में उपयोग किया जाएगा।

प्रयोजन:

स्क्रू थ्रेड के न्यूनतम बाहरी (प्रमुख) व्यास की जांच करने के लिए, तैयार लैंप पर E26, E26/50x39, E26/51x39 याE26d कैप के आयाम d।


2. कैप्स E26, E26/50x39, E26/51x39 और E26d के लिए "GO" गेज7006-27D-3

परिक्षण:

जब एक तैयार लैंप पर टोपी गेज में खराब हो जाती है, जहां तक ​​​​यह जाएगा, केंद्रीय संपर्क सतह एक्स को छूएगा। जब दीपक को गेज से हटा दिया जाता है, तो धागे को अलग करने के लिए कम से कम दो पूर्ण मोड़ों की आवश्यकता होगी।

प्रयोजन:

स्क्रू थ्रेड के अधिकतम आयामों की जांच करने के लिए और समाप्त लैंप पर E26, E26/50x39, E26/51x39 या E26d कैप के आयाम T1min।

3. कैप्स के साथ लगे लैंपों के संपर्क-निर्माण के परीक्षण के लिए गेज 7006-29-3

परिक्षण:

लैम्फोल्डर में फिट के संबंध में लैंप का आकार सही माना जाता है, यदि लैम्प को गेज में तब तक धकेला जा सकता है जब तक कि प्लेन W प्लेन V या उससे आगे की परियोजनाओं तक नहीं पहुंच जाता।E26/24 कैप्ड लैंप के लिए, जब सतह V और W संपाती होते हैं, तो किसी भी सोल्डर या प्रवाहकीय सामग्री सहित टोपी का शीर्ष सतह X से ऊपर नहीं होगा।

प्रयोजन:

E26, E26/50x39, E26/51x39 या E26d लैम्फोल्डर्स में संपर्क बनाने के लिए लैंप आयामों की जांच करने के लिए।

E26 और E26d गेज पूरी सूची:

-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3 कैप्स E26, E26/50x39, E26/51x39 और E26d के लिए "GO" गेज
7006-29L-4 CAPS E26, E26/50x39, E26/51x39 और E26d के लिए "नॉट गो" गेज
7006-29-3 कैप्स के साथ लगे लैंप के संपर्क-निर्माण के परीक्षण के लिए गेज
7006-29A-2 आकस्मिक संपर्क E26d के खिलाफ परीक्षण सुरक्षा के लिए समाप्त लैंप पर कैप्स के लिए गेज
7006-29B-2 कैप्स E26d के लिए 23 मिमी के संदर्भ व्यास के साथ गेज
7006-29C-2 कैप्स E26d के लिए 13,2 मिमी के संदर्भ व्यास के साथ गेज
समाप्त लैम पर E26d कैप के लिए 10.4 मिमी के संदर्भ व्यास के साथ 7006-29D-1 गेज
