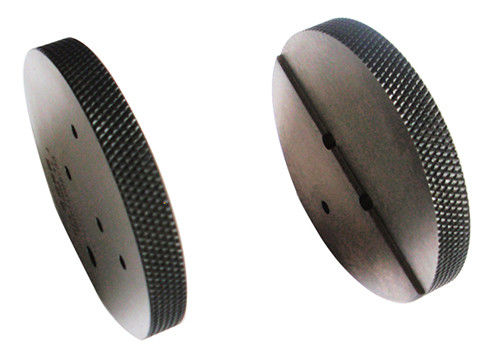

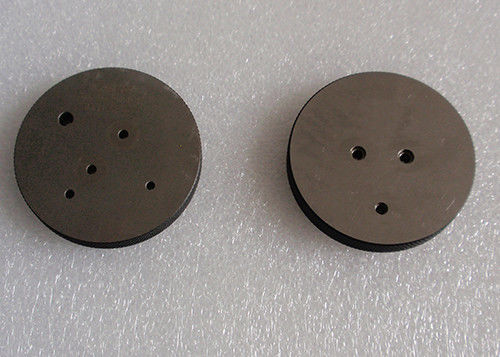

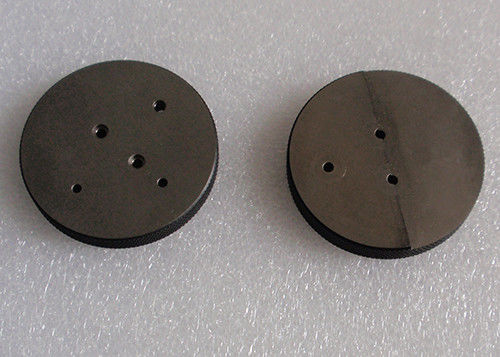

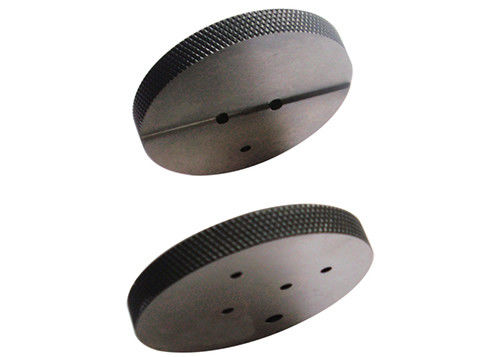

समाप्त लैंप T8 G13 लैंप कैप गेज, IEC60968-1 द्वि पिन कैप गेज

जी 13 लैंप कैप गेज बी पिन पिन नो लैप पिन गेज पर समाप्त लैंप टी 8

G13 गेज सूची:

के अनुरूप है:

IEC60968-1, IEC60061-3 G13

7006-45-4

समाप्त लैंप G13 पर द्वि-पिन टोपी के लिए गेज करें
PURPOSE:

आयाम बीसी-, एफ मिनट।, अधिकतम की जांच करने के लिए
और पिन के संयुक्त पिन व्यास विस्थापन
(बीओएस सहित) तैयार लैंप पर द्वि-पिन कैप जी 13 का।
परिक्षण:

समाप्त लैंप पर कैप का पिना सतह पर गेज में प्रवेश करेगा और, जब पूरी तरह से घिसा हुआ होगा, तो ब्यूरो
टोपी और गेज से संपर्क करेगा इस स्थिति में पिन के अंत के साथ सह-प्लानर होना चाहिए
या सतह से परे परियोजना है, लेकिन गुरुत्व से परे नहीं होगा।
प्रत्येक व्यक्तिगत पिन सतह ओ में छेद ई में प्रवेश करेगा जब तक टोपी का चेहरा और गेज संपर्क का ऑर्कुट।

7006-44-5

जाओ और अनमाउंट बाय-पिन कैप के लिए गेज नहीं

PURPOSE:

आयामों की जांच करने के लिए, इमैक्स, फेमिन।, गमैक्स, मैक्स।और संयुक्त पिन डिस्मीटर और अनमाउंट किए गए द्वि-पिन कैप जी 13 के पिन (बॉस सहित) का विस्थापन।
परिक्षण:

टोपी के पिन सर्फ में गेज में प्रवेश करेंगे और, जब पूरी तरह से डाला जाएगा, टोपी और गेज के aurfaces संपर्क करेंगे।इस स्थिति में पिंस के सिरे को सह-प्लानर या प्रोजेक्ट के साथ बनाया जाना चाहिए
सर्फ़ॉस एक्स से परे। प्रत्येक व्यक्ति पिन और सतह के मालिक तक छेद ईआर में प्रवेश करेगा
गेज से संपर्क करें, लेकिन वे छेद में प्रवेश नहीं करेंगे।व्यक्तिगत पिन का बॉस छेद बी में प्रवेश करेगा
टोपी की सतहों और ग्नूज संपर्क तक सतह पर।

आवेदन:

गुआंगज़ौ शाइस उपकरण गेज की एक विस्तृत श्रृंखला प्रदान करता है जिसमें से सबसे आम मानकों को पूरा किया जाता है

IEC, EN, UL, GB, DIN, VDE और अन्य।

इस तरह के मानकों को आकार और परिभाषा आदि की जाँच की आवश्यकता होती है।

इन गेजों का निर्माण वरिष्ठ स्टेनलेस स्टील और उपयुक्त स्टील से किया जाता है जिसमें कम से कम 60 एचआरसी की कठोरता और मानक आवश्यकता के अनुसार खुरदरापन होता है।

प्रत्येक गेज अंशांकन के प्रमाण पत्र के साथ आपूर्ति की जाती है।
