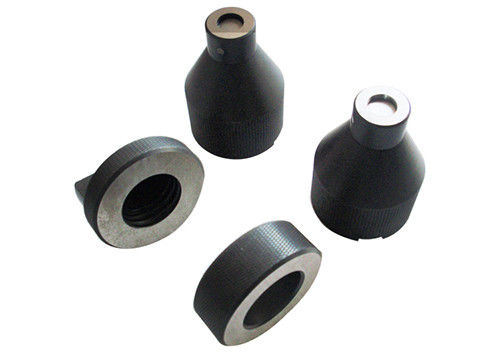

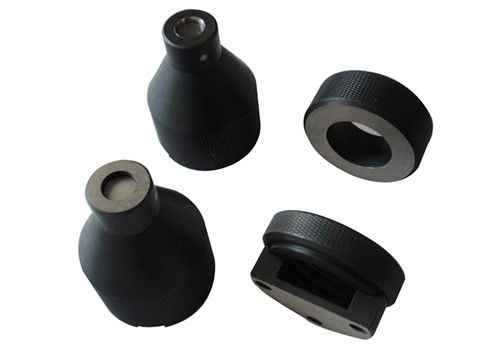

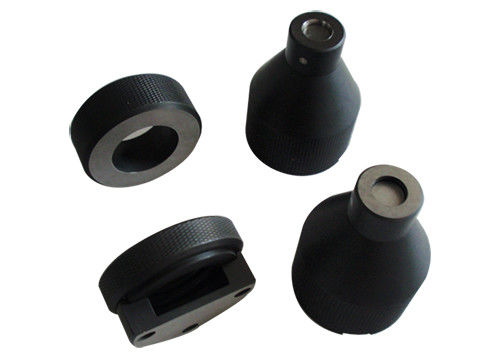

ई 26 गो और नॉट गो गोसेस, मोल्ड स्टील स्क्रू थ्रेड गेज

IEC60061-3 E26 लैंप कैप गेज, गो गेज नो गो गेज, स्क्रू थ्रेड गेज

E26 और E26d गेज सूची:

पुष्टि:
IEC60061-3

उद्देश्य और परीक्षण:
1. 7006-27D-3

CAPS E26, E26 / 50x39, E26 / 51x39 और E26d के लिए "GO" का उपयोग करें
PURPOSE:

समाप्त लैंप पर पेंच धागा और आयाम T1min के E26, E26 / 50x39, E26 / 51x39 या E26d कैप के अधिकतम आयामों की जांच करने के लिए।
परिक्षण:

जब तक समाप्त दीपक पर टोपी को गेज में खराब कर दिया गया है जहां तक ​​यह जाएगा, केंद्रीय संपर्क सतह को स्पर्श करेगा एक्स। जब दीपक को गेज से हटा दिया जाता है, तो थ्रेड्स को विघटित करने के लिए कम से कम दो पूर्ण मोड़ की आवश्यकता होगी।

2. 7006-29L-4

कैप के लिए “नॉट गो”
E26, E26 / 50x39, E26 / 51x39 और E26d
PURPOSE:

पेंच लैंप के न्यूनतम बाहर (प्रमुख) व्यास की जांच करने के लिए, समाप्त लैंप पर E26, E26 / 50x39, E26 / 51x39 orE26d कैप का आयाम d।
परिक्षण:

जब गेज को एक तैयार दीपक पर टोपी के धागे के ऊपर रखा जाता है, तो कैप ऊपरवाला, केंद्रीय संपर्क सतह से परे प्रोजेक्ट नहीं करेगा। केवल गेज का वजन ही परीक्षण में उपयोग किया जाएगा।

3. 7006-29-3

कैपेस के साथ सुसज्जित लैम्प्स के परीक्षण संपर्क बनाने के लिए लाभ
PURPOSE:

E26, E26 / 50x39, E26 / 51x39 या E26d लैम्फोल्डर्स में संपर्क बनाने के लिए दीपक आयामों की जांच करने के लिए।
परिक्षण:

लैम्फबोर्ड में फिट के संबंध में दीपक की आकृति को सही माना जाता है, अगर दीपक को गेज में धकेल दिया जाए जब तक कि विमान डब्ल्यू विमान तक नहीं पहुंच जाता है या इसके परे परियोजनाएं नहीं होती हैं।E26 / 24 कैप्ड लैंप के लिए, जब सतहों V और W संयोग होते हैं, किसी भी मिलाप या प्रवाहकीय सामग्री सहित टोपी के शीर्ष, सतह X से ऊपर का विस्तार नहीं करेगा।

4. 7006-29A-2

टेस्ट कराने के लिए तैयार लैम्प्स पर परीक्षण के लिए समझौता
PURPOSE:

समाप्त लैंप पर कैप E26d के आकस्मिक संपर्क से सुरक्षा की जांच करना।
परिक्षण:

जब तक दीपक को गेज में धकेल दिया जाता है, जब तक वह उपलब्ध कराए गए कैप में स्थित साइड सोल्डर के साथ चला जाएगा, तो प्लंजर की सतह W सतह से परे प्रोजेक्ट नहीं करेगी।

5. 7006-29B-2

CAPS E26D के लिए 23 मिमी के संदर्भ के साथ गेज
PURPOSE:

आयामों की जांच करने के लिए S मिनट।, S अधिकतम।, S1min।और S1max।की कैप E26d
परिक्षण:

जब तक टोपी (या दीपक) को गेज में धकेल दिया जाता है, जहां तक ​​यह जाएगा, प्लंजर की सतह W, सतह Y से आगे की परियोजना होगी, लेकिन अनमाउंट कैप के लिए, सतह X से परे परियोजना नहीं होगी।
समाप्त लैंप पर कैप के लिए, सतह W सतह V से आगे की परियोजना नहीं करेगा।

6. 7006-29C-2

कैप्स E26d के लिए 13,2 मिमी के संदर्भ के साथ गेज
PURPOSE:

आयामों की जांच करने के लिए सी अधिकतम।और सी 1 अधिकतम।की कैप E26d
परिक्षण:

जब तक अनमाउंट की गई कैप को गेज में धकेल दिया जाता है, जहां तक ​​यह जाएगा, प्लंजर की सतह W सतह से परे प्रोजेक्ट नहीं करेगी। एक्स के लिए तैयार लैंप पर कैप के लिए, सतह W सतह से परे प्रोजेक्ट नहीं करेगी। इस उदाहरण में, कैप इसलिए तैनात किया जाएगा कि मध्यवर्ती संपर्क पर मिलाप गेज में प्रदान की गई अवकाश में स्थित है।

7. 7006-29D-1
अंतिम लम्‍पों पर उम्‍मीदवारों के लिए 10.4 मि.मी.
PURPOSE:

C1 मिनट और T1 मिनट के आयामों की जांच करने के लिए, शीट 7004-29 और कैप धागे के अधिकतम आयाम दिखाएं।
परिक्षण:

जब दीपक को गेज में खराब कर दिया जाता है, जहां तक ​​वह जाएगा, सतह "डब्ल्यू" सतह के साथ सह-नियोजक होगी या सतह "वी" से परे होगी।इस परीक्षण के बाद, दीपक के कम से कम दो पूर्ण घुमावों को गेज से अलग करना आवश्यक होगा।

-------------------------------------------------------------- -------------------------------------------------------------- ---------------------------------
7006-27D-3 "जाओ" CAPS E26, E26 / 50x39, E26 / 51x39 और E26d के लिए लाभ
7006-29L-4 “NOT GO” GAUGE FOR CAPS E26, E26 / 50x39, E26 / 51x39 और E26d
7006-29-3 कैपेस के साथ लम्प्स के परीक्षण संपर्क बनाने के लिए लाभ
7006-29A-2 परीक्षण के लिए अंतिम लम्‍बों पर परीक्षण करने के लिए कैप्‍सूल के लिए समझौता
7006-29B-2 कैपेस E26d के लिए 23 मिमी के संदर्भ के साथ गेज
7006-29 सी -2 कैपेस E26d के लिए 13,2 मिमी के संदर्भ के साथ गेज
7006-29D-1 की सीमा तय किए गए लैंप के लिए 10.4 मिमी के संदर्भ के साथ अंतिम चरण पर तय किया गया
