उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | आईपी कोड: | IPX5, IPX6 |
|---|---|---|---|
| तापमान: | कमरे का तापमान | मानक: | IEC60529 / IEC 60335-1 |
| IPX5 नोजल व्यास: | Ф6.3mm | IPX6 नोजल व्यास: | Ф12.5mm |
| जेट नोजल से बाड़े तक की दूरी: | 2.5 ~ 3 मीटर | निपीडमान: | 0 ~ 0.25MPa |
| प्रमुखता देना: | IPX5 IP टेस्ट उपकरण,IPX6 IP टेस्ट उपकरण,IEC60529 वाटर जेट नोजल |
||

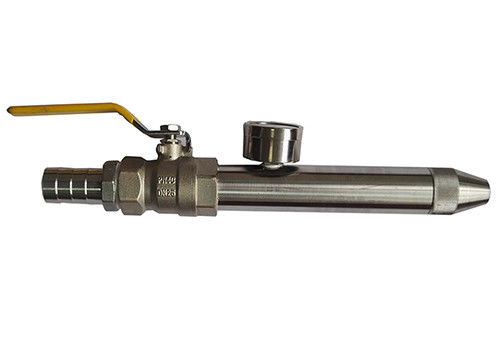

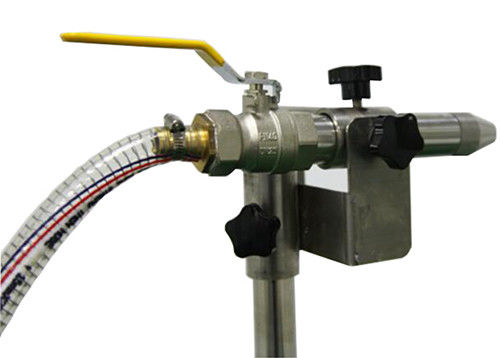

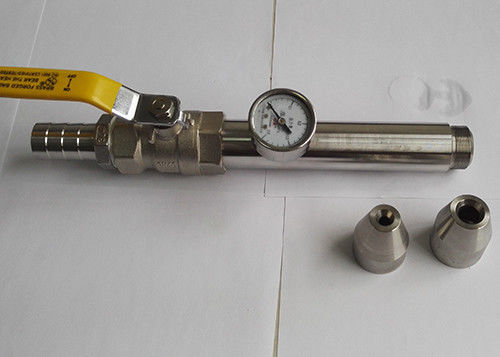

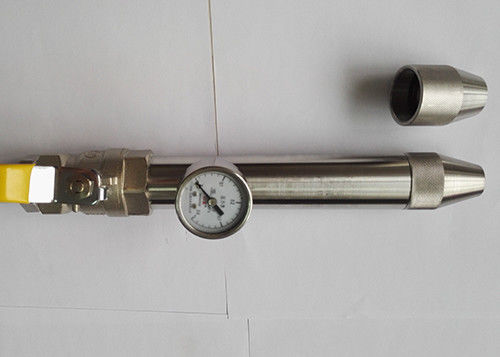

IEC60529 IPX5 IPX6 हैंडहेल्ड वॉटर जेट नोजल IP टेस्ट उपकरण:
उत्पाद की जानकारी:
जेट नोजल को IEC60529 क्लॉज IPX5 और IPX6 के अनुसार डिजाइन और निर्मित किया गया है।
इसका उपयोग विद्युत उपकरण के जलरोधी परीक्षण के लिए किया जाता है।
६.३ मिमी नोजल के साथ दूसरे वर्णात्मक अंक ५ के लिए परीक्षण
जैसा कि चित्र 6 में दिखाया गया है, मानक परीक्षण नोजल से पानी की एक धारा के साथ सभी व्यावहारिक दिशाओं से बाड़े को स्प्रे करके परीक्षण किया जाता है।
पालन की जाने वाली शर्तें इस प्रकार हैं:
नोजल का आंतरिक व्यास:6.3 मिमी;
वितरण दर: 12.5 एल / मिनट ± 5%;
पानी का दबाव: समायोजित करने के लिए निर्दिष्ट वितरण दर प्राप्त करें;
पर्याप्त धारा का कोर: नोजल से 2.5 मीटर की दूरी पर लगभग 40 मिमी व्यास का चक्र;
परीक्षण अवधि प्रति वर्ग मीटर बाड़े के सतह क्षेत्र के छिड़काव की संभावना है: 1 मिनट;
न्यूनतम परीक्षण अवधि: 3 मिनट;
नोजल से बाड़े की सतह तक की दूरी: 2.5 मीटर और 3 मीटर के बीच।
12.5 मिमी नोजल के साथ दूसरी विशेषता अंक 6 के लिए परीक्षण
जैसा कि चित्र 6 में दिखाया गया है, मानक परीक्षण नोजल से पानी की एक धारा के साथ सभी व्यावहारिक दिशाओं से बाड़े को स्प्रे करके परीक्षण किया जाता है।
पालन की जाने वाली शर्तें इस प्रकार हैं:
नोजल का आंतरिक व्यास: 12.5 मिमी;
वितरण दर: 100 आई / मिनट ± 5%;
पानी का दबाव: निर्दिष्ट वितरण दर प्राप्त करने के लिए समायोजित किया जाना है；
पर्याप्त धारा का कोर: नोजल से 2.5 मीटर की दूरी पर लगभग 120 मिमी व्यास का चक्र;
परीक्षण अवधि प्रति वर्ग मीटर बाड़े के सतह क्षेत्र में छिड़काव की संभावना: 1 मिनट;
न्यूनतम परीक्षण अवधि: 3 मिनट;
नोजल से बाड़े की सतह तक की दूरी: 2.5 मीटर और 3 मीटर के बीच।
तकनीकी मापदंड:
| नहीं। | मद | आईपीएक्स5 | आईपीएक्स6 |
| 1 | जलापूर्ति |
जल प्रवाह दर 12.5 एल / मिनट ± 5% स्वच्छ पानी शामिल किए बिना। यह स्टेनलेस स्टील के पानी की टंकी और दबाव वाले उपकरणों द्वारा प्राप्त किया जा सकता है |
जल प्रवाह दर 100L / मिनट ± 5% स्वच्छ पानी शामिल किए बिना। यह स्टेनलेस स्टील के पानी की टंकी और दबाव वाले उपकरणों द्वारा प्राप्त किया जा सकता है |
| 2 | नोजल व्यास | 6.3mm | Ф12.5 मिमी |
| 3 | पानी का प्रवाह | 12.5 ± 0.625 एल / मिनट, फ्लो मीटर समायोज्य है | १०० ± ५ एल/मिनट, प्रवाह मीटर समायोज्य है |
| 4 | जेट नोजल से बाड़े तक की दूरी | 2.5 ~ 3m | 2.5 ~ 3m |
| 5 | परीक्षण का समय | 1min/mmin से कम नहीं (3 मिनट से कम नहीं) | 1min/mmin से कम नहीं (3 मिनट से कम नहीं) |
| 6 | निपीडमान | 0 ~ 0.25 एमपीए | 0 ~ 0.25 एमपीए |
| 7 | साइट की आवश्यकताएं |
समर्पित आईपी वाटरप्रूफ परीक्षण कक्ष जिसकी चौड़ाई 3 मीटर से अधिक है, प्रवाह और जल निकासी के अच्छे कार्य के साथ।दीवार स्थापना |
समर्पित आईपी वाटरप्रूफ परीक्षण कक्ष जिसकी चौड़ाई 3 मीटर से अधिक है, प्रवाह और जल निकासी के अच्छे कार्य के साथ।दीवार स्थापना |
के अनुरूप:
आईईसी60529
आईईसी60598-1
आईईसी 60335-1
आईईसी60745-1
वीडीई0630
वीडीई0632
आईईसी60034
डीआईएन40050
आईएसओ२०६५३
IPX5 और IPX6 का आईपी कोड
SC-IPX वॉटरप्रूफ टेस्ट मशीन IEC60529:1989 +A1:1999+A2:2013 के अनुसार है (एनक्लोजर द्वारा प्रदान की गई सुरक्षा की डिग्री (IP)
कोड)>, IEC60598, IEC60335 और IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1। SC-IPX में निम्नलिखित परीक्षण ग्रेड शामिल हैं: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 और IPX8 (आईईसी६०५२९ का पृष्ठ ५१ देखें)।प्रमाणीकरण परीक्षण संगठन में इसका व्यापक रूप से उपयोग किया जाता है
इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों, एलईडी ल्यूमिनेयर्स के साथ-साथ संबंधित गुणवत्ता नियंत्रण विभाग में उत्पाद
बाड़ों के संरक्षण ग्रेड का जलरोधक पता लगाना।
संपूर्ण SC-IPX जलरोधक परीक्षण प्रणाली में शामिल हैं:
ड्रिप बॉक्स (SC-IPX12): ड्रिप बॉक्स IPX1 और IPX2 ड्रिप टेस्ट के लिए है।ड्रिप बॉक्स का आकार 800x800x75mm (LXWXH) है।ड्रिप होल का व्यास
0.4 मिमी है।ड्रिप होल के बीच की दूरी 20 मिमी है।नमूना 150 किलो से अधिक हो सकता है।
स्विंग पाइप वॉटर स्प्रे टेस्ट इक्विपमेंट (SC-IPX34): यह IPX3 और IPX4 टेस्ट के लिए है।स्विंग पाइप का अर्ध-व्यास 1 मीटर (कोई भी) है
अन्य आकार भी उपलब्ध है)।स्विंग पाइप के अंदर का व्यास 15 मिमी है।नमूना घूर्णन तालिका व्यास 1000 मिमी (या अन्य) है
स्विंग पाइप के व्यास के अनुसार आकार, और ऊंचाई समायोज्य है।रोटेशन की गति 1-5rpm है जो पीएलसी द्वारा नियंत्रित होती है
पैनल।
वाटरप्रूफ जेट टेस्ट डिवाइस (SC-IPX56): वाटर सप्लाई डिवाइस का आकार 1000x1000x600m है, नोजल का व्यास 6.3mm (IPX5) है
और 12.5 मिमी (आईपीएक्स 6)।IPX5 के लिए पानी की गति 12.5 ± 0.626L / मिनट और IPX6 के लिए 100 ± 5L / मिनट है।
इमर्सन टैंक वाटरप्रूफ टेस्ट डिवाइस (SC-IPX7): यह IPX7 टेस्ट के लिए है।पानी की टंकी का आकार 1000x1000x1200mm है (अन्य आकार हो सकता है
आपके अनुरोध के अनुसार बनाया गया है)।यह 120 किग्रा . तक के नमूनों का परीक्षण कर सकता है
विसर्जन टैंक वाटरप्रूफ टेस्ट डिवाइस (SC-IPX8): यह IPX8 टेस्ट के लिए है।यह 0-50m की पानी की गहराई का अनुकरण कर सकता है।जल विसर्जन
टैंक का व्यास 600 मिमी और ऊंचाई 1200 मिमी है।कंप्रेसिव स्ट्रेस ग्राहक के अनुसार 10 वायुमंडल या डिजाइन है
निवेदन।
