उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | आईईसी 61032 आंकड़ा 2 | प्रकार: | आईईसी परीक्षण उंगली की जांच |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील और नायलॉन | उंगली की लंबाई: | 80 ± 0.2 मिमी |
| फिंगर फिंगर व्यास: | 12mm | बाफ़ल प्लेट का व्यास: | 50 मिमी |
| बैफल प्लेट की लंबाई: | 100MM | बाफल की मोटाई: | 20 मिमी |
| हाई लाइट: | आईईसी 61032 30 एन की जांच बी,आईईसी 61032,10 एन मानक परीक्षण उंगली की 30 एन जांच बी |
||

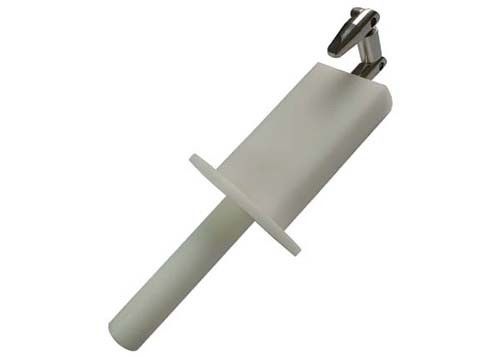

आईईसी६१०३२ चित्रा २ परीक्षण जांच बी मानक परीक्षण उंगली खोल १०एन २०एन ३०एन . के साथ एंटी इलेक्ट्रिक शॉक
विशिष्टता और तकनीकी पैरामीटर:
| पैरामीटर / मॉडल | एससी-एफ२बी | एससी-एफ२बी-ए | एससी-एफ२बी-बी | एससी-एफ२बी-एफ |

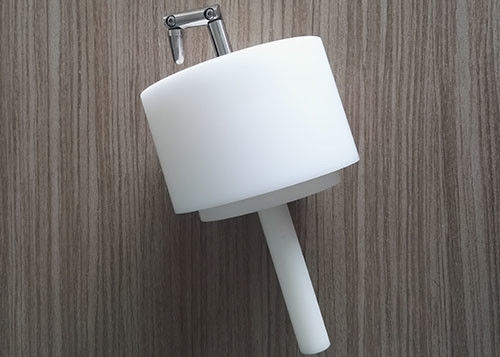

| नाम | मानक परीक्षण उंगली | वृत्ताकार बाधक परीक्षण उंगली | बड़ी बाधक परीक्षण उंगली | बल के साथ मानक परीक्षण उंगली |
| 1 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 |
| 2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 |
| 3 | 80 ± 0.2 | 80 ± 0.2 | १०० ± ०.२ | 80 ± 0.2 |
| 4 | १८० ± ०.२ | १८० ± ०.२ | ---- | १८० ± ०.२ |
| 5 | R2 ± 0.05 | R2 ± 0.05 | R2 ± 0.05 | R2 ± 0.05 |
| 6 | S4 ± 0.05 | S4 ± 0.05 | S4 ± 0.05 | S4 ± 0.05 |
| 7 | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' |
| 8 | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' |
| 9 | 12 0 -0.05 | 12 0 -0.05 | 12 0 -0.05 | 12 0 -0.05 |
| 10 | 50 | 50 | ---- | 50 |
| 1 1 | 20 ± 0.2 | ---- | ---- | 20 ± 0.2 |
| 12 | Ф75 ± 0.2 | Ф75 ± 0.2 | 125 ± 0.2 | Ф75 ± 0.2 |
| १३ | 5 ± 0.5 | 5 ± 0.5 | ---- | 5 ± 0.5 |
| 14 | ---- | ---- | ---- | 10-50N बल |
| 15 | आईईसी६१०३२.१ | आईईसी 60335-1 | आईईसी 60335-2-14 | आईईसी60529 |
उत्पाद की जानकारी:
यह एक सटीक परीक्षण उंगली है जो कई मानकों के अनुसार बनाई गई है जैसे
आईईसी ६१०३२ आंकड़ा २,
IEC60950 आंकड़ा 2A,
आईईसी60884,
आईईसी60335,
UL507,
और UL1278 आंकड़ा 8.4।
इस जांच का उद्देश्य खतरनाक भागों तक पहुंच के खिलाफ बुनियादी सुरक्षा को सत्यापित करना है।इसका उपयोग उंगली से पहुंच के खिलाफ सुरक्षा को सत्यापित करने के लिए भी किया जाता है।इस टेस्ट फिंगर प्रोब में डिट्टो, फिंगर, बेस और इंसुलेटेड हैंडल होते हैं जो मानव हाथ की विशेषताओं का अनुकरण करते हैं।इसमें दो जंगम जोड़ होते हैं, जिन्हें 90° पर घुमाया जा सकता है।
आवेदन:
1. परीक्षण उंगली के संयुक्त भाग जीवित भागों या खतरनाक भागों को नहीं छू सकते हैं, और 50 मिमी -20 मिमी बैफल प्लेट प्रवेश नहीं कर सकते हैं।
2. खतरनाक भागों तक पहुंचने से रोकने के लिए परीक्षण आवश्यकताओं में, जांच बी परीक्षण जांच को 10 ± 3N जोर देने की आवश्यकता होती है।बल के बिना उत्पाद का उपयोग पुश-पुल डायनेमोमीटर के साथ किया जाना चाहिए।
3. बिजली के झटके के खिलाफ परीक्षण में, तारों, विन्यास और शक्ति और संकेत देने वाले उपकरण की आवश्यकता होती है।परीक्षण किए गए नमूने की शक्ति चालू करें, और यह निर्धारित करने के लिए संबंधित बल लगाएं कि क्या ग्राउंडिंग लाइन जुड़ी हुई है (3 आवेषण)।
4.दोनों जोड़ 0° से +10° सहिष्णुता के साथ 90° के कोण के माध्यम से एक ही तल और एक ही दिशा में गति की अनुमति देंगे
इस जांच का उद्देश्य खतरनाक भागों तक पहुंच के खिलाफ बुनियादी सुरक्षा को सत्यापित करना है।
इसका उपयोग उंगली से पहुंच के खिलाफ सुरक्षा को सत्यापित करने के लिए भी किया जाता है।
आयामों पर सहिष्णुता जब कोई विशिष्ट सहिष्णुता नहीं दी जाती है:
- कोणों पर: 0
-10°
- रैखिक आयामों पर: 25 मिमी तक: 0
- 0,05 मिमी;25 मिमी से अधिक: ± 0,2 मिमी।

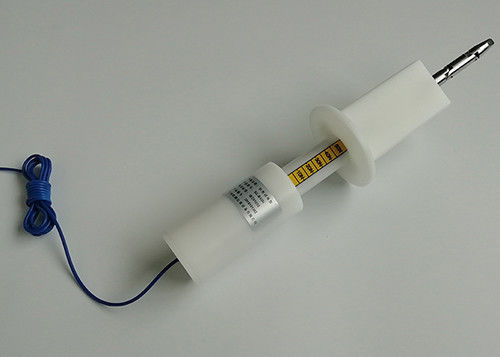

अनुकूलन योग्य: हैंडल के अंत में प्लग करने योग्य केले प्लग और एम्फेनॉल कनेक्टर से लैस होने पर इसका उपयोग एंटी-इलेक्ट्रिक शॉक टेस्ट के लिए किया जा सकता है, या हैंडल के अंत में एम 6 के खुले थ्रेडेड होल (पुल के साथ जुड़ा हुआ) के दौरान संलग्नक सुरक्षा परीक्षण के लिए उपयोग किया जाता है। और पुश डायनेमोमीटर)।
प्रयोग
1. मानक परीक्षण उंगली संयुक्त भाग को जीवित भागों से नहीं छुआ जा सकता है, या खतरनाक भागों के करीब नहीं हो सकता है, और 50 मिमी -20 मिमी बाधक प्रवेश नहीं कर सकता है।
2. खतरनाक भागों से बचाव के परीक्षण के लिए 10N±3N जोर के साथ परीक्षण जांच B की आवश्यकता होती है।आम तौर पर इसे बल गेज के साथ काम करने की आवश्यकता होती है।

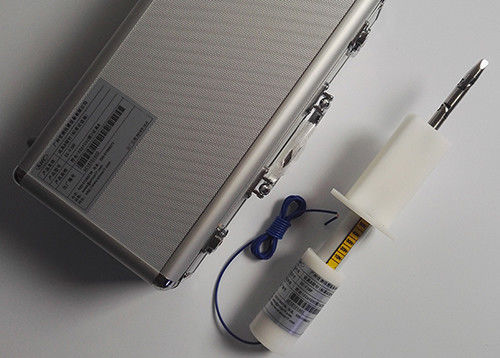

3. एंटी-इलेक्ट्रिक शॉक को एंटी-शॉक जांच प्रयोग डिवाइस के साथ काम करने की आवश्यकता होती है: एंटी-शॉक जांच प्रयोग डिवाइस (40V-50V) से जुड़ा होता है, सापेक्ष मानक के अनुसार परीक्षण को संसाधित करता है, बजर रिंग बिजली के झटके से प्रेरित होती है।नीचे दी गई तस्वीरों को देखें:
