उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रयोग: | प्रभाव परीक्षण मशीन | उत्पाद का नाम: | प्रभाव परीक्षण मशीन / ड्रॉप प्रभाव परीक्षण मशीन / ड्रॉप परीक्षक |
|---|---|---|---|
| प्रभाव ऊर्जा: | 2 जे, 5 जे, 10 जे, 20 जे, 50 जे | समारोह: | प्रभाव जाँच |
| IK07: | 2J | IK08: | 5 जे |
| IK09: | 10 जे | IK10: | 20 जे |
| हाई लाइट: | CNAS 50J प्रभाव परीक्षण उपकरण,CNAS 5J प्रभाव परीक्षण उपकरण,CNAS IK हड़ताली तत्व |
||
आईके हड़ताली तत्व परीक्षण उपकरण ड्रॉप परीक्षण उपकरण को प्रभावित करते हैं
मापदंडों
| नमूना | एससी-आईके01 |
| लंगर |
लंबाई: 1000 मिमी;बाहरी व्यास: 9 मिमी;स्टील पाइप की दीवार की मोटाई: 0.5 मिमी। प्रभाव तत्व के साथ समतुल्य द्रव्यमान की संरचना |
| प्रभाव बिंदु | ऊपर और नीचे समायोज्य, स्ट्रोक 200-1200 मिमी, ऊंचाई अनुकूलित किया जा सकता है |
| प्रभाव तत्व | 2, 5,10, 20J प्रभाव हथौड़ा |
| ड्रॉप ऊंचाई | स्केल डिस्प्ले |
| रिलीज मोड | यांत्रिक |
| आयाम | 950*550*2700mm |

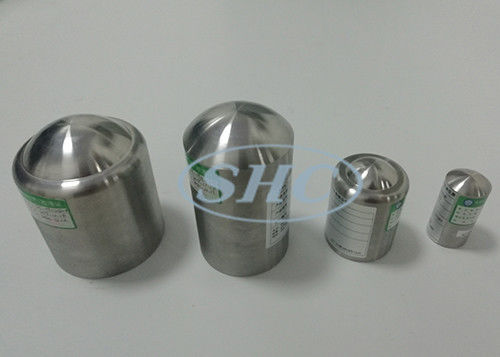

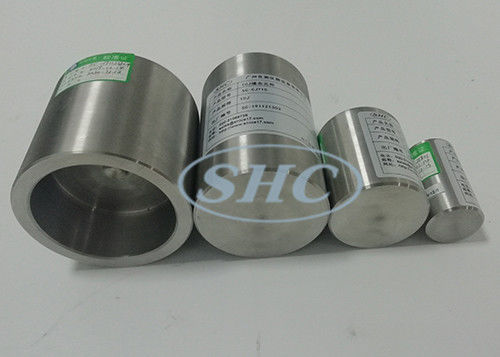

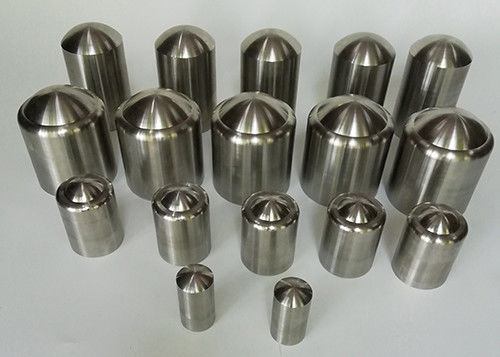

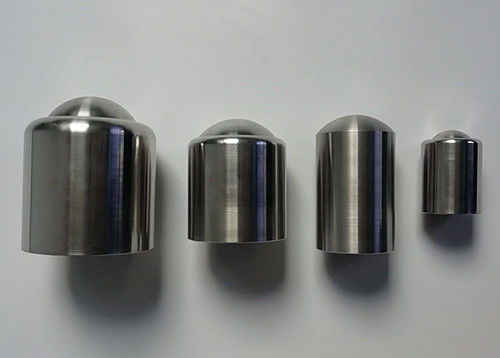

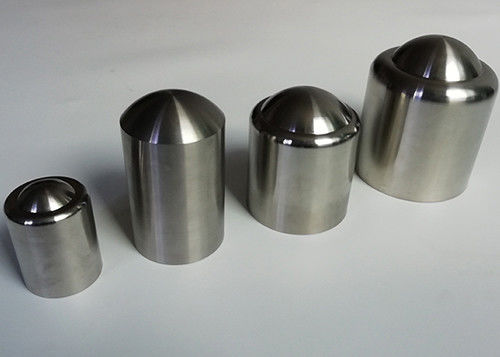

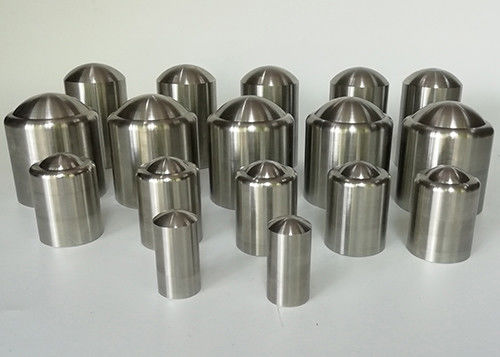

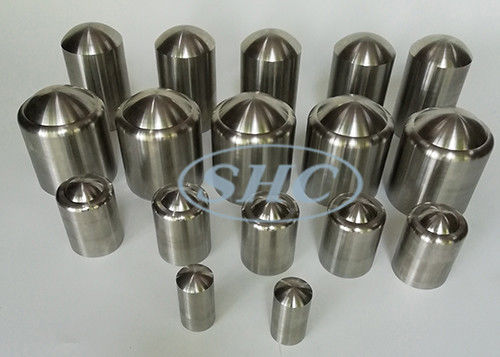

हड़ताली तत्वों की समन्वित विशेषताएं
| ऊर्जा / जे |
1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| समतुल्य द्रव्यमान ± 2% किग्रा | 0.25(0.2) | 0.5 | १.७ | 5 | 5 | 10 |
| सामग्री | पॉलियामाइड १) | स्टील 2) | ||||
| आर/मिमी | 10 | 25 | 25 | 50 | 50 | 50 |
| डी/मिमी | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| एफ/मिमी | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| आर/मिमी | - | - | 6 | - | 10 | 17 |
| एल/मिमी | समतुल्य द्रव्यमान से मेल खाने के लिए समायोजित करने के लिए, अनुलग्नक ए देखें। | |||||
|
1) 85≤HRR≤100, ISO2039-2 के अनुसार रॉकवेल कठोरता। 2) Fe490-2, ISO1052 के अनुसार;ISO6508 के अनुसार रॉकवेल कठोरता। |
||||||
| नोट- समतुल्य द्रव्यमान के लिए कोष्ठक में दिखाए गए मान और 1 J के बराबर या उससे कम ऊर्जा मान के लिए हड़ताली तत्वों के व्यास वर्तमान परीक्षण Ef में हैं।वर्तमान में परीक्षण में मान इन दो मापदंडों के लिए भी दिखाए गए हैं।समन्वय के उद्देश्य से, इस मानक के प्रकाशन के पांच साल बाद कोष्ठक में दिए गए मान हटा दिए जाएंगे। | ||||||
इस बात की पुष्टि
IEC60068-2-75 पर्यावरण परीक्षण - भाग 2: परीक्षण - परीक्षण Eh: हथौड़ा परीक्षण, IEC60068-2-63, IEC62262 बाहरी यांत्रिक प्रभावों (IK कोड), IEC60439-5 कम वोल्टेज के खिलाफ विद्युत उपकरणों के लिए बाड़ों द्वारा प्रदान की गई सुरक्षा की डिग्री स्विचगियर और कंट्रोलगियर असेंबली - भाग 5: सार्वजनिक नेटवर्क में बिजली वितरण के लिए असेंबली के लिए विशेष आवश्यकताएं
फ़ीचर
कार संरचना का उपयोग करने वाले उपकरण, बाएं और दाएं, आगे और पीछे, ऊपरी और निचले प्रभाव बिंदु ऊंचाई समायोज्य, और प्रभाव कोण 0-90 डिग्री समायोज्य ले जाया जा सकता है।डिवाइस 2J और उससे अधिक के लिए कम ऊर्जा वाला पेंडुलम प्रभाव उपकरण है।
आवेदन
यह उपकरण विद्युत अलमारियाँ और अन्य शीट धातु, गैर धातु विद्युत ऊर्जा मीटरिंग कैबिनेट के खोल, सबस्टेशन केबल स्विचबोर्ड और केबल जंक्शन बॉक्स के यांत्रिक प्रभाव शक्ति परीक्षण के लिए उपयुक्त है।
नमूना जांच
विद्युत ऊर्जा मीटरिंग कैबिनेट, सबस्टेशन केबल स्विचबोर्ड और केबल जंक्शन बॉक्स और इसी तरह के उपकरण का खोल
प्रभाव ऊर्जा, समतुल्य द्रव्यमान और ड्रॉप ऊंचाई तालिका
| ऊर्जा/जे | 2 | 5 | 10 | 20 | 50 |
| समतुल्य द्रव्यमान / किग्रा | 0.5 | १.७ | 5 | 5 | 10 |
| ड्रॉप ऊंचाई ± 1% मिमी | 400 | 300 | 200 | 400 | 500 |
|
नोट: 1. आईईसी 60068-2-75 3.2.2 . में नोट देखें 1. इस भाग में, ऊर्जा (J) की गणना पृथ्वी के गुरुत्वाकर्षण (g) के कारण मानक त्वरण को लेकर की जाती है, जो कि निकटतम पूर्ण संख्या, यानी 10m/s तक होती है। |
|||||
