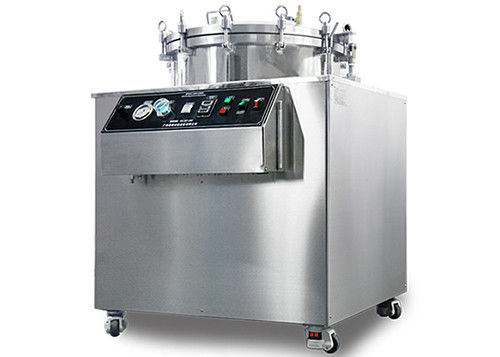

इलेक्ट्रॉनिक IPX8 इनग्रेड प्रोटेक्शन टेस्ट उपकरण

IPX8 पॉजिटिव / नेगेटिव प्रेशर इमर्शन टेस्ट डिवाइस IEC60335

समारोह:

सकारात्मक दबाव और नकारात्मक दबाव के साथ IPX8 विसर्जन परीक्षण उपकरण।

मैं) सकारात्मक दबाव

संपीड़ित हवा को लागू करके, संबंधित परीक्षण वातावरण का अनुकरण करने के लिए दबाव को पानी पर धकेलें।

2) नकारात्मक दबाव

उत्पाद खोल के अंदर और बाहर के बीच दबाव अंतर पानी की सतह के ऊपर हवा को पंप करके प्राप्त किया जाता है।

और, परीक्षण करने के लिए दबाव का उपयोग करें।

पैरामीटर:

उद्देश्य:

मुख्य रूप से इलेक्ट्रॉनिक और इलेक्ट्रिकल उत्पादों, बाहरी प्रकाश व्यवस्था, इलेक्ट्रिक कैबिनेट, संचार उपकरण, डाइविंग उपकरण और अन्य उत्पादों के लिए शेल प्रोटेक्शन ग्रेड (आईपी कोड) के साथ डिवाइस के तहत आईपी उत्पादों के सुरक्षात्मक प्रदर्शन का परीक्षण करने के लिए पानी के वातावरण का अनुकरण करने के लिए।

परीक्षण के परिणामों का उपयोग यह निर्धारित करने के लिए किया जाता है कि क्या आवश्यकताओं को पूरा किया गया है, ताकि उत्पाद का डिज़ाइन, विकास, अनुकूलन और पूर्व कारखाना निरीक्षण प्रदान किया जा सके।

विवरण:

बाड़ों और सीलिंग तत्व का आकलन क्या जल परीक्षण के बाद या परीक्षण के दौरान उपकरण और घटकों का अच्छा प्रदर्शन सुनिश्चित कर सकता है।

मानकों की पुष्टि करें:

आईईसी 60529 आईपीएक्स7 आईपीएक्स8;

EN 60529 IPX7 IPX8;

आईईसी 60884-1;

आईईसी 60598-1;

आईईसी 60335-1 और इसी तरह।

यह परीक्षण उपकरण आईईसी 60529 2013 क्लॉज 14.2.8 के अनुसार डिजाइन और निर्मित किया गया है।
दूसरी विशेषता अंक 8 के लिए परीक्षण: समझौते के अधीन निरंतर विसर्जन।
जब तक कोई प्रासंगिक उत्पाद मानक न हो, परीक्षण की शर्तें निर्माता के बीच समझौते के अधीन हैं

और उपयोगकर्ता, लेकिन वे 14.2.7 में निर्धारित की तुलना में अधिक गंभीर होंगे और वे स्थिति का ध्यान रखेंगे

कि बाड़े को वास्तविक उपयोग में लगातार डुबोया जाएगा।

SC-IPX वॉटरप्रूफ टेस्ट मशीन IEC60529:1989 +A1:1999+A2:2013 के अनुसार है (एनक्लोजर द्वारा प्रदान की गई सुरक्षा की डिग्री (IP)
कोड)>, IEC60598, IEC60335 और IEC 60034-5।

SC-IPX में निम्नलिखित परीक्षण ग्रेड शामिल हैं: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 और IPX8 (IEC60529 का पृष्ठ 51 देखें)।

यह व्यापक रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, एलईडी ल्यूमिनेयर जैसे उत्पादों के लिए प्रमाणीकरण परीक्षण संगठन में और साथ ही संलग्नक सुरक्षा ग्रेड के जलरोधी पहचान के लिए संबंधित गुणवत्ता नियंत्रण विभाग में उपयोग किया जाता है।

संपूर्ण SC-IPX जलरोधक परीक्षण प्रणाली में शामिल हैं:
ड्रिप बॉक्स (SC-IPX12): ड्रिप बॉक्स IPX1 और IPX2 ड्रिप टेस्ट के लिए है।ड्रिप बॉक्स का आकार 800x800x75mm (LXWXH) है।ड्रिप होल का व्यास
0.4 मिमी है।ड्रिप होल के बीच की दूरी 20 मिमी है।नमूना 150 किलो से अधिक हो सकता है।
स्विंग पाइप वॉटर स्प्रे टेस्ट इक्विपमेंट (SC-IPX34): यह IPX3 और IPX4 टेस्ट के लिए है।स्विंग पाइप का अर्ध-व्यास 1 मीटर (कोई भी) है
अन्य आकार भी उपलब्ध है)।स्विंग पाइप के अंदर का व्यास 15 मिमी है।नमूना घूर्णन तालिका व्यास 1000 मिमी (या अन्य) है
स्विंग पाइप के व्यास के अनुसार आकार, और ऊंचाई समायोज्य है।रोटेशन की गति 1-5rpm है जो पीएलसी द्वारा नियंत्रित होती है
पैनल।वाटरप्रूफ जेट टेस्ट डिवाइस (SC-IPX56): वाटर सप्लाई डिवाइस का आकार 1000x1000x600m है, नोजल का व्यास 6.3mm (IPX5) है
और 12.5 मिमी (आईपीएक्स 6)।IPX5 के लिए पानी की गति 12.5 ± 0.626L / मिनट और IPX6 के लिए 100 ± 5L / मिनट है।
इमर्सन टैंक वाटरप्रूफ टेस्ट डिवाइस (SC-IPX7): यह IPX7 टेस्ट के लिए है।पानी की टंकी का आकार 1000x1000x1200mm है (अन्य आकार हो सकता है
आपके अनुरोध के अनुसार बनाया गया है)।यह 120 किग्रा . तक के नमूनों का परीक्षण कर सकता है

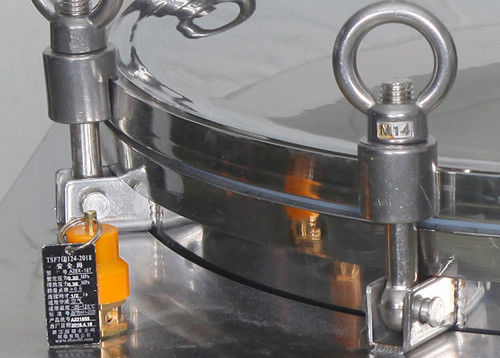

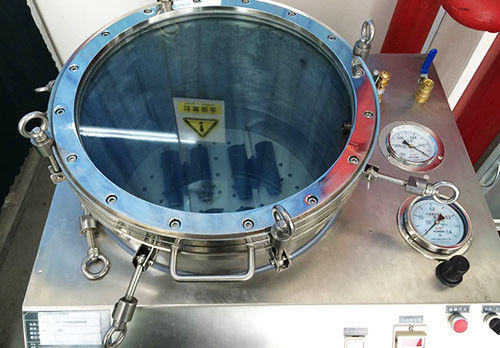

विसर्जन टैंक वाटरप्रूफ टेस्ट डिवाइस (SC-IPX8): यह IPX8 टेस्ट के लिए है।यह 0-50m की पानी की गहराई का अनुकरण कर सकता है।जल विसर्जन
टैंक का व्यास 600 मिमी और ऊंचाई 1200 मिमी है।कंप्रेसिव स्ट्रेस ग्राहक के अनुसार 10 वायुमंडल या डिजाइन है
निवेदन।
