IPX3 इंग्रेस प्रोटेक्शन टेस्ट इक्विपमेंट, 121 होल्स वाटर स्प्रे नोजल टेस्टर

IPX3 IPX4 हैंड हेल्ड स्प्रे नोजल IEC60529 आईपी टेस्ट इक्विप्मेंट्स


तकनीकी मापदंड:
1 पानी की आपूर्ति जल प्रवाह दर शामिल किए बिना 50 k 150kpa साफ पानी है।
2 स्प्रे नोजल मापदंडों
बाहरी व्यास: Ф102mM
गोलाकार व्यास: SФ75.5 मिमी
एक मध्य छेद है और छेद के आंतरिक सर्कल में 24 छेद हैं जिनमें शामिल कोण 30 ° है।

छेद के बाहरी सर्कल में 96 छेद हैं जिनमें शामिल कोण 15 ° है।कुल 121 छेद।
छेद व्यास: Ф0.5 मिमी
यह पीतल का बना होता है।
3 पानी का प्रवाह 10L / मिनट, 5%, फ्लो मीटर समायोज्य है 4 दबाव नापने का यंत्र रेंज 0 M 0.4Mpa 5 बाधक हटाने योग्य 6 दबाव नापने का यंत्र 0 ~ 0.25MPa

के अनुरूप:
IEC60529
IEC60598-1
आईईसी 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
IPX3 IPX4 परीक्षण।

उत्पाद की जानकारी:
स्प्रे नोजल IEC60529 क्लाज IPX3 और IPX4 के अनुसार डिजाइन और निर्मित किया गया है।
स्प्रे नोजल पानी के प्रवेश के खिलाफ सुरक्षा की डिग्री स्थापित करने के लिए ऑस्किलेटिंग ट्यूब परीक्षक का एक विकल्प है।
स्प्रे नोजल उन नमूनों पर उपयोग के लिए है जो ट्यूब परीक्षक के व्यास के भीतर फिट नहीं होंगे।
प्राथमिक IEC परीक्षणों में IPX3 और IPX4 जल छिड़काव और पानी के छिड़काव के खिलाफ सुरक्षा शामिल है।
इस परिस्थिति में हस्तचालित स्प्रे नोजल का उपयोग मैनुअल द्वारा किया जाता है।

साधन:

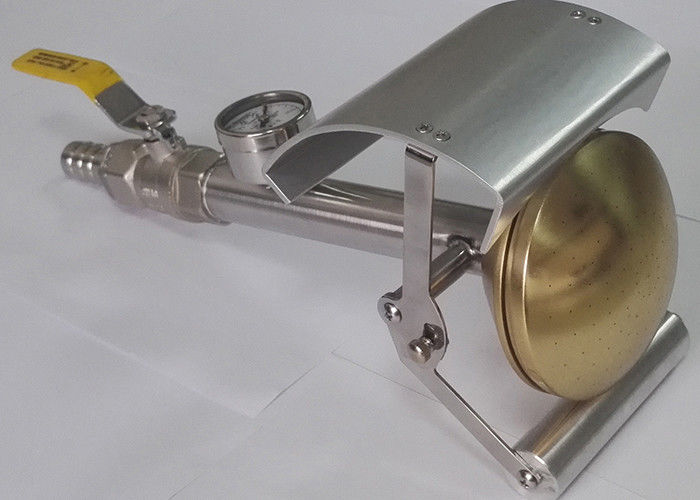

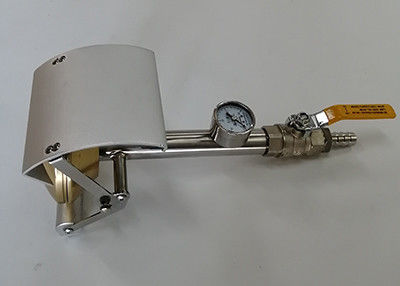

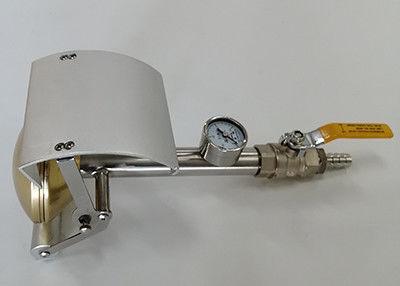

एससी-आईपीएक्स 34-एसएन स्प्रे नोजल पानी को छिड़काव और छिड़काव के खिलाफ सुरक्षा को सत्यापित करने के लिए एक हाथ से आयोजित परीक्षण उपकरण है।
आवश्यक प्रवाह दर देने के लिए डिवाइस पर फ्लो कंट्रोल नॉब का उपयोग करके पानी के दबाव को समायोजित किया जा सकता है।
दबाव गेज पर देखा जा सकता है जो आसानी से नोजल द्वारा तैनात किया जाता है।
नोजल का स्प्रे पैटर्न IEC 60529 के विनिर्देशों के लिए बनाया गया है।
एक जंगम ढाल को IPX3 के लिए नोजल के एक हिस्से के नीचे रखा जा सकता है या IPX4 के लिए स्प्रे पैटर्न से बाहर ले जाया जा सकता है

ध्यान दें:
IPX3 और IPX4 के बीच अंतर यह है कि IPX4 परीक्षण में बाधक को हटा दिया जाना चाहिए।
हैंड-फ्री करने के लिए, हम IPX3 IPX4 स्प्रे नोजल के लिए ब्रैकेट डिज़ाइन करते हैं।
प्रसव के समय: 2 दिनों में।
कारखाने की आपूर्ति, और तेजी से वितरण।

SC-IPX वाटरप्रूफ टेस्ट मशीन IEC60529: 1989 + A1: 1999 + A2: 2013 के अनुसार है (संलग्नक द्वारा प्रदत्त संरक्षण की डिग्री
कोड)>, IEC60598, IEC60335 और IEC 60034-5, GB / T-2423.2, GB4208, GB7000.1। SC-IPX में निम्नलिखित परीक्षण ग्रेड शामिल हैं: IPX1, IPX2
IPX3, IPX4, IPX5, IPX6, IPX7 और IPX8 (IEC60529 के पृष्ठ 51 का संदर्भ लें)।इसका व्यापक रूप से प्रमाणीकरण परीक्षण संगठन में उपयोग किया जाता है
बिजली और इलेक्ट्रॉनिक उत्पादों, एलईडी luminaires के साथ ही के लिए प्रासंगिक गुणवत्ता नियंत्रण विभाग में जैसे उत्पादों
बाड़ों की सुरक्षा ग्रेड के जलरोधी का पता लगाना।

पूरे SC-IPX वाटरप्रूफ टेस्ट सिस्टम में शामिल हैं:

ड्रिप बॉक्स (SC-IPX12): ड्रिप बॉक्स IPX1 और IPX2 ड्रिप टेस्ट के लिए है।ड्रिप बॉक्स का आकार 800x800x75 मिमी (LXWXH) है।ड्रिप छेद का व्यास
0.4 मिमी है।ड्रिप छेद के बीच की दूरी 20 मिमी है।नमूना 150 kg से अधिक हो सकता है।

स्विंग पाइप वाटर स्प्रे टेस्ट उपकरण (SC-IPX34): यह IPX3 और IPX4 टेस्ट के लिए है।स्विंग पाइप का अर्ध-व्यास 1 मीटर (कोई भी) है
अन्य आकार भी उपलब्ध है)।स्विंग पाइप के अंदर का व्यास 15 मिमी है।नमूना घूर्णन तालिका व्यास 1000 मिमी (या अन्य) है
स्विंग पाइप के व्यास के अनुसार आकार, और ऊंचाई समायोज्य है।रोटेशन की गति 1-5rpm है जो PLC द्वारा नियंत्रित की जाती है
पैनल।

वाटरप्रूफ जेट टेस्ट डिवाइस (SC-IPX56): पानी की आपूर्ति के साथ डिवाइस का आकार 1000x1000x600m है, नोजल का व्यास 6.3 मिमी (IPX5) है
और 12.5 मिमी (आईपीएक्स 6)।पानी की गति IPX5 के लिए 12.5 .5 0.626L / मिनट और IPX6 के लिए 100 / 5L / मिनट है।

विसर्जन टैंक वॉटरप्रूफ टेस्ट डिवाइस (SC-IPX7): यह IPX7 टेस्ट के लिए है।पानी की टंकी का आकार 1000x1000x1200 मिमी (अन्य आकार हो सकता है
आपके अनुरोध के अनुसार बनाया गया है)।यह 120 किग्रा तक के नमूनों का परीक्षण कर सकता है

विसर्जन टैंक वॉटरप्रूफ टेस्ट डिवाइस (SC-IPX8): यह IPX8 टेस्ट के लिए है।यह 0-50m की पानी की गहराई का अनुकरण कर सकता है।पानी का विसर्जन
टैंक का व्यास 600 मिमी और ऊंचाई 1200 मिमी है।संपीड़ित तनाव ग्राहक के अनुसार 10 वायुमंडल या डिजाइन है
निवेदन।
